ジーポートneo シリーズ

取扱製品:YKK APとヨドコウのカーポート他。
単棟~三連棟の幅広い取扱いと標準寸法からの 間口や
奥行き寸法のカットでご要望の取付場所に対応。
屋根:サビに強いガルバ鋼板。
工事期間は1~2日間。

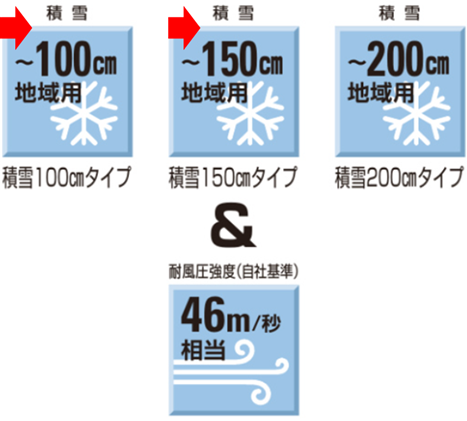

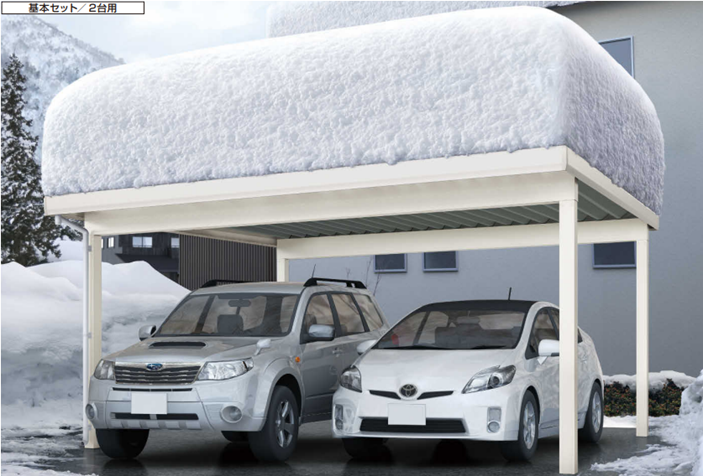

耐積雪性能

積雪100cm・150cm対応に加え、積雪200cm対応もラインアップ。
豪雪地域でも安心してご利用いただけます。

100~200cmまでの積雪と46m/秒相当の風圧に耐える、強靭な折板屋根カーポート。
※矢印はチラシ・HP掲載対象の積雪タイプです。

耐風圧性能

風速46m/秒以下として想定される地域(日本全域)のうち、都市部の低層住宅地域、都市周辺の住宅地、中小都市の大半に使用できます。

耐風圧性能 風速46m/秒

(注1)上記、風速地図は、メーカーの基準による風速表示に対応
     する地域を色分けしたものです。
(注2)気象庁発表の風速が46m/秒以下でも設置条件や設置場所に
     より実風速がそれ以上になることがあります。
     その場合は破損する可能性がありますのでご了承ください。

耐震性能

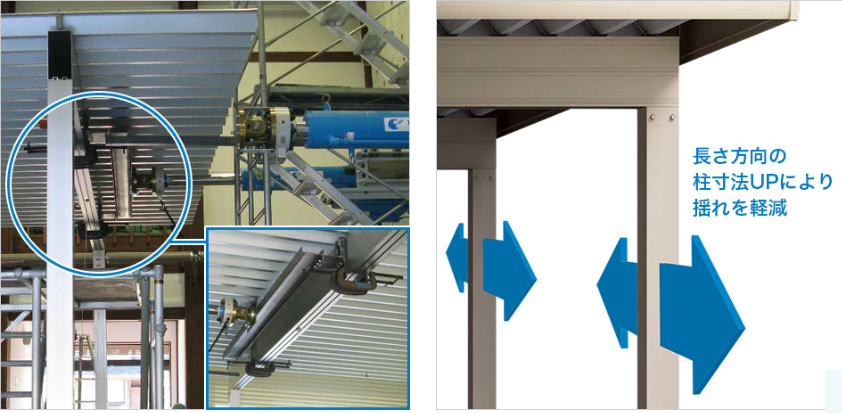

4本柱の揺れに対する強度を確認するために平成16 年新潟県中越地震を想定した仮動的応答試験(地震力を静的な負荷に変換して加え、カーポートの耐震性を現物サイズで評価)を実施し、十分な強度であることを検証しています。



こだわりの強度設計

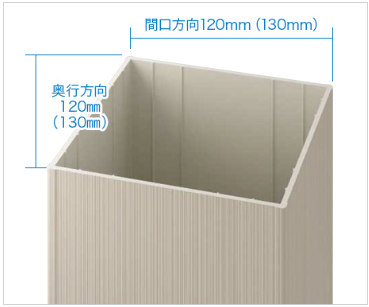

「ジーポートneo」は長期積雪荷重対応の商品です。従来品と異なり、角柱の間口と奥行を同寸法に設定することで、従来の柱よりも強度が高まりました。

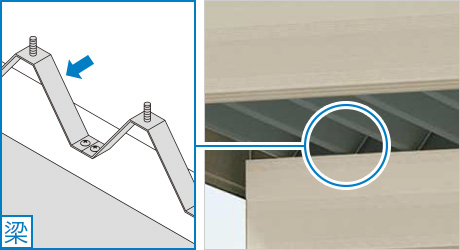

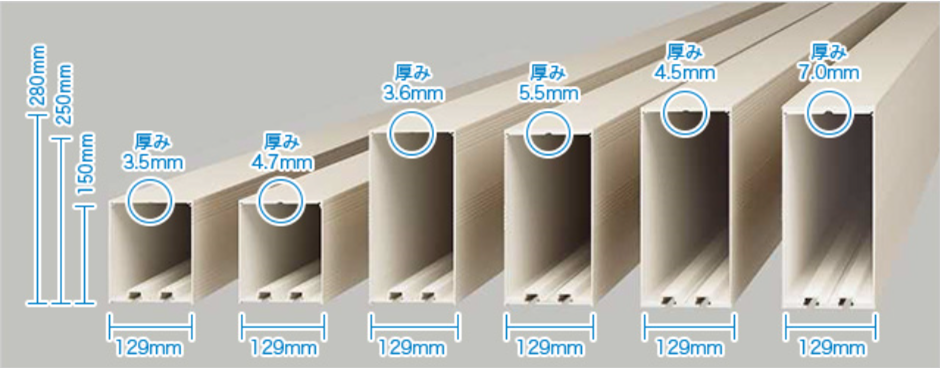

梁もタイプに合せて6種類後用意しています。
優れた耐荷重性能のみならず、揺れに対する強度も十分に確保しています。

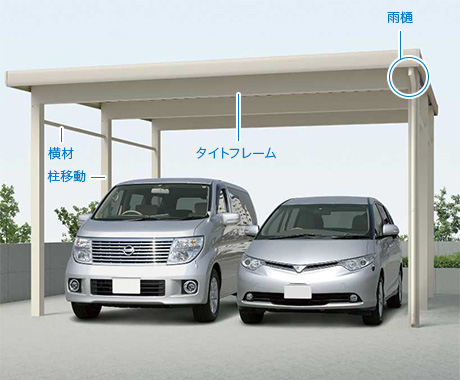

共通ディテール

タイトフレーム(標準)

高耐食溶融メッキ銅板(ZAM)を使用しています。

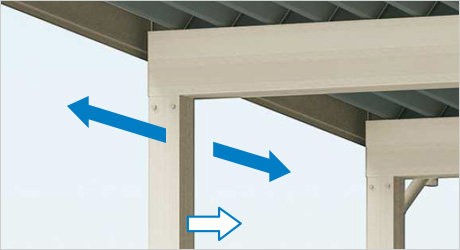

柱移動

柱は、施工時に幅方向の内側に100mm、長さ方向に±100mmの範囲で移動が可能です。

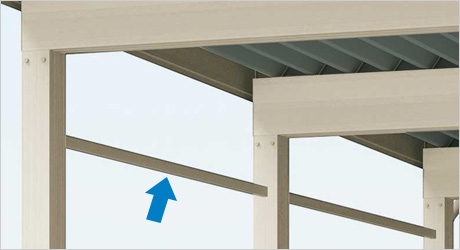

横材(横材付きタイプの場合)

安定感がさらにアップ。また、梁の位置決めが容易にできるため施工性が向上します。

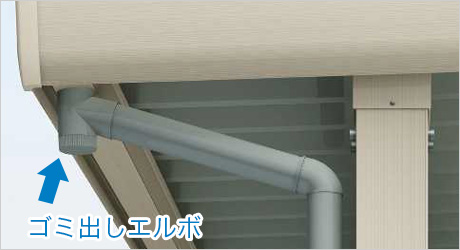

雨樋

鼻隠し(水下側)と一体化したアルミ形材製の雨樋です。清掃に適したゴミ出しエルボを標準設定しています。


異の耐荷重性能に加え、業界最高水準の耐風圧強度を実現。
豊富なサイズ展開とカラーバリエーションであらゆるニーズに応えます。

👉ジーポートneoシリーズ WEBカタログご案内

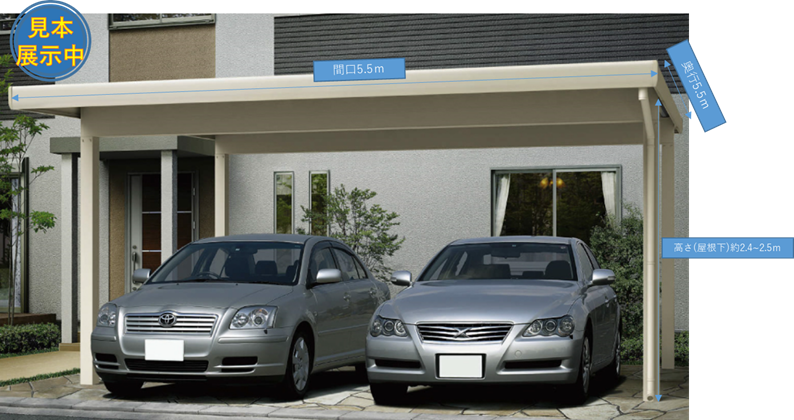

2台用・4本柱

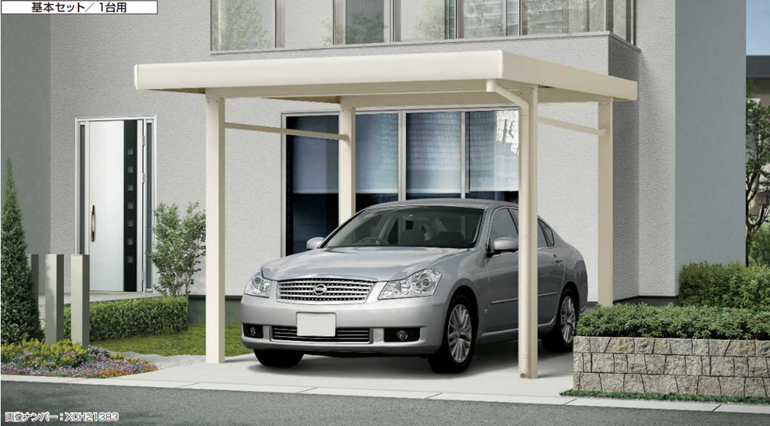

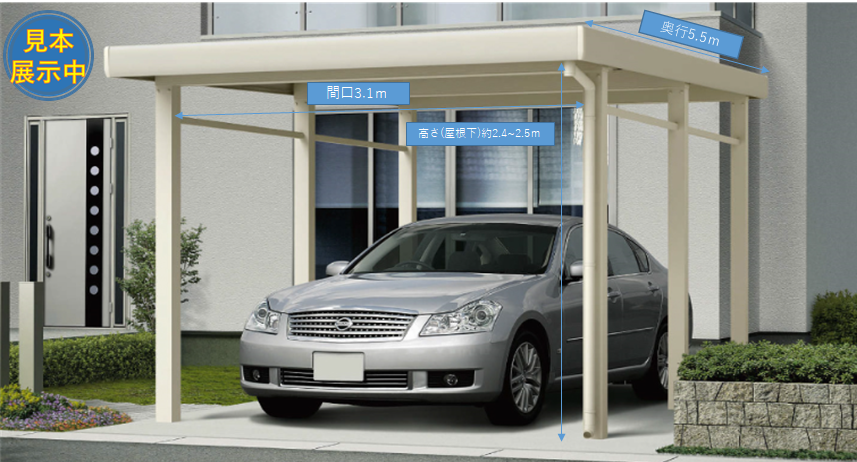

1台用・4本柱



横材はオプションとなります。



1台用・6本柱


横材はオプションとなります。

※設置場所に応じて、間口カット、奥行カットにて対応できます。(別途追加費用)

*長さ6mタイプもございます。

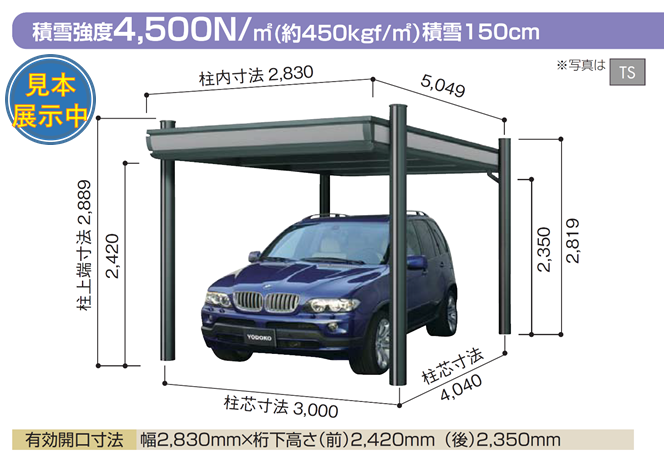

1台用・4本柱
等小雪地域向き

横材はオプションとなります。

※設置場所に応じて、間口カット、奥行カットにて対応できます。(別途追加費用)



2台用・6本柱


※設置場所に応じて、間口カット、奥行カットにて対応できます。(別途追加費用)

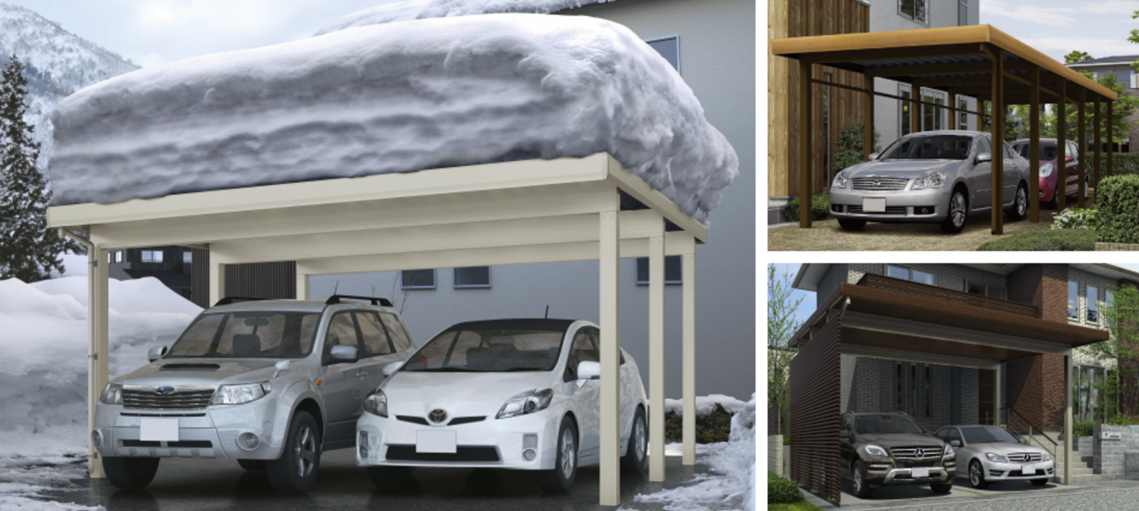

施工例

*長さ6mタイプもございます。


2台用・4本柱
等小雪地域向き

※設置場所に応じて、間口カット、奥行カットにて対応できます。(別途追加費用)

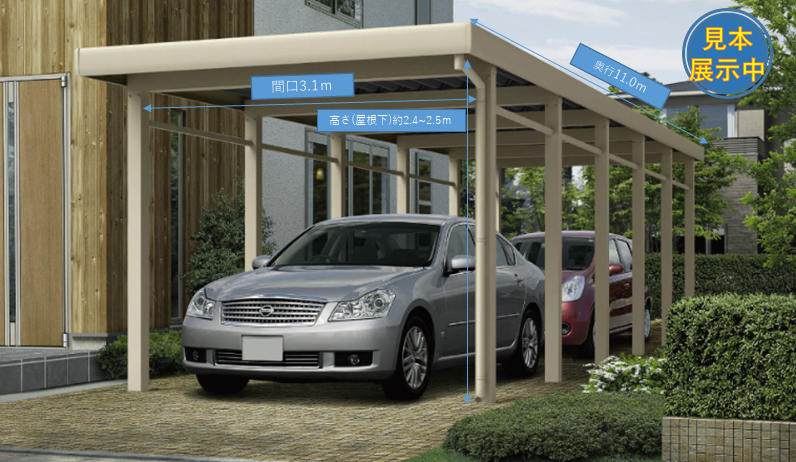

たて2台用・8本柱

横材はオプションとなります。

※設置場所に応じて、間口カット、奥行カットにて対応できます。(別途追加費用)

施工例




2段タイプ




1台用4本柱


お見積りのご予約お待ちしております。
